FM-Hotspot
Folgendes wird für den Hotspot Shari SA818 benötigt:
- Platine Shari SA818; ist für ca. 50 – 60 Euro bei Aliexpress erhältlich (UHF-Gerät)
- Um sicherzustellen, dass es keine unerwünschten Nebenaussendungen gibt, empfiehlt es sich, einen Bandpassfilter zu benützen
- Da der Shari standardmässig 1 Watt Sendeleistung hat (kann mittels Modifizierung auf 500 mW gedrosselt werden), empfiehlt es sich auch, einen Dummyload anstatt einer Antenne anzuschliessen. Mit 500 mW bzw. 1 Watt würde der Shari als unüberwachte Anlage eingestuft werden, wozu es eine Bewilligung wie bei Relais benötigen würde.
- Einen Raspberry Pi Model 2b und 3b bzw. Raspi Zero 2 Wh genügen auch. Zu empfehlen ist aber der grosse Raspberry, da für die Frequenzprogrammierung der Shari mit beiden USB-Anschlüssen an den Raspberry angeschlossen werden muss
- Gute USB-Verbindungskabel zwischen Raspberry und Shari
- Netzgerät mit mind. 3,5 Ah, da es bei zu schwachen Netzgeräten zu einem Brummton bei den Aussendungen kommt. Die meisten Ladegeräte von Mobiltelefonen wie auch die originalen Netzteile der Raspberrys sind meistens zu schwach und verursachen beim Senden einen Brummton.
- Micro SD Karte für den Raspberry 8 oder 16 GB
- Ein Linux-Image für den Raspberry, erhältlich unter https://xlx169.26269.de/ysf/download/ (Benutzer: svxlink Passwort: svxlink)
Wenn man keine Ahnung von Linux und SvxLink hat, ist es sicher von Vorteil, wenn man sich von jemanden helfen lässt, der bereits einen Shari in Betrieb hat. Man kann von dessen Image die Konfigurationsdateien
- svxlink.conf (im Verzeichnis: /etc/svxlink/svxlink.conf)
- node_info.json (im Verzeichnis: /etc/svxlink/ node_info.json)
- ModuleEchoLink.conf (im Verzeichnis: /etc/svxlink/svxlink.d/ModuleEchoLink.conf)
- config.inc.php (im Verzeichnis: /var/www/html/include/config.inc.php)
- sa818-running.py (im Verzeichnis/opt/sa818-running.py)
nehmen, auf sich anpassen und dann auf die eigene Micro SD-Karte laden. Dies ist der einfachste Weg zum Erfolg. Für die Konfiguration ist die Gratis-Software WinSCP zu empfehlen.
Bitte verwendet sende- wie auch empfangsseitig einen CTCSS-Ton, damit der Shari nicht ungewollt mit Störungen auf Sendung geht und das ganze Netz blockiert.
Die SvxLink Software enthält auch EchoLink. Damit EchoLink funktioniert, muss man über eine öffentlich erreichbare IP-Adresse verfügen und die nötigen Ports freigeben. Vom Raspberry ins Internet (ausgehend) müssen die Ports TCP 5200 und UDP 5198, UDP 5199 durchgelassen werden. Vom Internet zum Raspberry (eingehend) müssen die Ports UDP 5198 und UDP 5199 durchgelassen werden. ACHTUNG! 2 verschiedene EchoLink-Teilnehmer über dieselbe IP-Adresse (externe Adresse) funktionieren nicht!
Hotspot Dashboard
Der Hotspot Shari SA818 hat ein persönliches Benutzer Dashboard. Das Dashboard kann über die interne IP-Adresse des verwendeten Raspberry Pi aufgerufen werden. Zum Beispiel http://192.168.178.69/ .

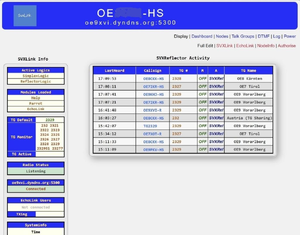

Im oberen Teil sieht man die letzten Relais und Hotspots, über welche Aussendungen gekommen sind. Auch sind die fix aufgeschalteten Sprechgruppen TG (TG Monitor) und die Standard Sprechgruppe TG (TG Default) aufgeführt.

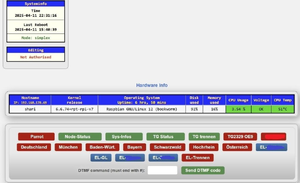

Im unteren Teil sind die Felder, die mit einem Verlinkungsbefehl versehen sind. Wenn man zum Beispiel auf das rote Feld Österreich klickt, verbindet man sich mit der TG232 Österreich. Die Befehle kann man erfassen in der Datei config.inc.php im Verzeichnis /var/www/html/include . Links vom Feld Send DTMF code kann man manuell den gewünschten Code eintragen und dann auf das erwähnte Feld klicken.
CTCSS-Codetabelle
| Nummer bei SVXLink | CTCSS in Hz |
|---|---|
| 1 | 67 |
| 2 | 71.9 |
| 3 | 74.4 |
| 4 | 77 |
| 5 | 79.7 |
| 6 | 82.5 |
| 7 | 85.4 |
| 8 | 88.5 |
| 9 | 91.5 |
| 10 | 94.8 |
| 11 | 97.4 |
| 12 | 100 |
| 13 | 103.5 |
| 14 | 107.2 |
| 15 | 110.9 |
| 16 | 114.8 |
| 17 | 118.8 |
| 18 | 123 |
| 19 | 127.3 |
| 20 | 131.8 |
| 21 | 136.5 |
| 22 | 141.3 |
| 23 | 146.2 |
| 24 | 151.4 |
| 25 | 156.7 |
| 26 | 162.2 |
| 27 | 167.9 |
| 28 | 173.8 |
| 29 | 179.9 |
| 30 | 186.2 |
| 31 | 192.8 |
| 32 | 203.5 |
| 33 | 210.7 |
| 34 | 218.1 |
| 35 | 225.7 |
| 36 | 233.6 |
| 37 | 241.8 |
| 38 | 250.3 |
Hotspot Einrichten
Vorgängig ist auf dem Raspberry Pi die Datei sa818-running.py (zu finden im Verzeichnis /opt/sa818running.py) zu konfigurieren. Ein paar Zeilen weiter oben in dieser Anleitung ist das Muster zu finden.
Um die Konfiguration in den Shari zu schreiben, benützt man die Gratis-Software WinSCP. Mit WinSCP kann auf den Raspberry zugegriffen werden.
Bitte das Verzeichnis opt doppelklicken, damit die Datei sa818-running.py zu sehen ist.
Nun auf das eingekreiste Symbol klicken.

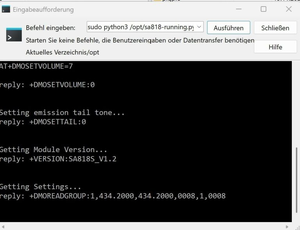

Den Befehl sudo python3 /opt/sa818-running.py in das Feld recht vom Text «Befehl eingeben» eintragen und dann auf «Ausführen» klicken. Nun wird die Konfiguration wie Frequenz, CTCSS, usw. übertragen.
Der Shari selber ist nun fertig programmiert. Solange weder Frequenz, noch CTCSS, Squelch oder Lautstärke verändert werden muss, muss der Shari nicht mehr in den Raspberry Pi gesteckt werden, sondern kann mit einem USB-Verbindungskabel vom USB-Anschluss der Soundkarte mit dem Raspberry Pi verbunden werden. Alle anderen Konfigurationen sind in der SVXLink Software vorzunehmen.
